Home＞事業案内＞エコ照明（CCFL蛍光管）の販売
エコなCCFL(冷陰極管)照明導入の提案
CCFLは、液晶TVやノートPCなどのバックライトに長年の実績がある 冷陰極管を使用した照明です。 省エネ効果で話題のLED照明と同等の省電力で、従来の蛍光灯に比べて 低発熱、低消費電力、長寿命で高い省エネ効果をもたらします。 更に３波長光の高い演色性と目にやさしい自然で美しい光が特徴です。 導入コストもLED蛍光管より安価で経済的です。 ※ リース・転割賦・分割等お客様に最適なプランをご提案致します。

CCFL(冷陰極蛍光管)とは・・・

CCFL(冷陰極管）は細管型（管径1.8～5.0mm）の高輝度光源です。 約２５年前に液晶パネルのバックライト用光源として長年に渡って使用されています。

パソコンや液晶テレビのバックライトとして使用されている照明装置で、 世界中で既に広く普及している蛍光ランプです。

(1）液晶モニター(3）ノートパソコン
(2）液晶テレビ
このページの先頭へ戻る

構造的違い

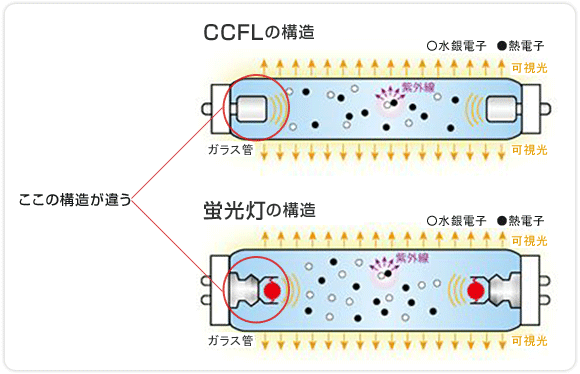

蛍光灯とCCFL（冷陰極蛍光管）は下図のように良く似た構造をしています。

蛍光灯は点滅を繰り返す事で熱電子を放出する電極（フィラメント）が熱で劣化するのに対し、 CCFLは下図（上側）のように加熱せずに電子を放出しますので、熱を持つ事もなく、点滅回数による寿命劣化が有りません。

CCFLと蛍光灯の構造の違い
このページの先頭へ戻る

光源の違い

省エネ照明としてLED直管蛍光灯との違いは、LEDは１方向に強い配光特性のため、 光を拡散させるにはその分だけLEDを配置するか、他の技術で補う必要が有ります。

CCFLはランプそのものが３６０°配光のため、ムラのない均一な光を得る事が出来ます。

CCFL ＝　広がる明るさ

①全周囲均一で、有効照射角度が広い
②既存の蛍光灯と同様に全体的に明るい

LED　＝　明るさが直下に集中

①有効照射角度が狭い
②真下が一番明るい

このページの先頭へ戻る
CO2削減やコスト削減をお考えの企業の皆様に　安心して結果が出せる提案　CCFLの特性を活かした次世代の照明。さらに3年間の製品保証で安心してご使用頂けます。
CCFL照明の特性省エネ　約1/2の消費電力　CO2コスト削減　■消費電力が少ないのでＣＯ2の削減につながります 長寿命　約5倍の長寿命（約40,000時間）　コスト削減、交換労働軽減　■３年間の製品保証付 熱効率　発熱量の低下　従来の蛍光灯に比べ、発熱量がダウン　■夏期の空調負荷を軽減 演色性　３波長光の自然な光　自然で柔らかな美しい光　■目にやさしく健康的環境　紫外線・青色光カット　商品を熱や変色から守る。　■虫も寄り付きにくい【製品特性】LED蛍光管に比べて安価　■紫外線を出さないので、商品の色あせもありません。　■従来の蛍光灯に近い光の広がりがあります。　 ●安定器を内置しているので、導入時に配線回路のバイパス工事が必要。

２０２０年までに温室効果ガス「１９９０年比２５％削減」を目指して

経済が成長する過程において、経済活動の活発化に伴いＣＯ2の排出量も増加するという皮肉な結果になっています。 ここでまず考えなければならないことは、各企業が自社内で可能な環境対策に積極的に取り組むことが必要になってきたと思います。
私たちの快適な生活のために、未来の子ども達のために出来ることから始めませんか。

このページの先頭へ戻る
電気料金と償却期間のお話　例えば、オフィスで蛍光灯100本を1日12時間300日使用している場合の電気料金比較
年間電気料金が約20.6万円お得！年間CO2排出量は5.2t削減！年間電気料金が18.2万円お得！年間CO2排出量は4.6t削減！年間電気料金が約12.7万円お得！年間CO2排出量は3.2t削減！
  一般蛍光灯
（FL形)		 一般蛍光灯
(FLR形) 		一般蛍光灯
(FHF形)		 CCFL蛍光灯
(20W）
蛍光灯本数 100本
１本当りの
消費電力＊1		 46ワット 43ワット 36ワット 20ワット
１日の稼動時間 12時間
年間使用日数 300日
１KW当りの
電気料金		 22円
CO２排出係数 0.555kg-CO2／ＫＷ　＊2
年間使用電力量 16，560KWｈ 15,480KWｈ 12,960KWｈ 7,200KWｈ
年間電気料金 364，320円 340,560円 285,120円 158,400円
年間CO2排出量 約9.2ｔ 約8.6t 約7.2t 約4.0t

＊1　安定器およびインバータ込みの合計消費電力
＊2　CO2排出係数は特定排出者の事業活動に伴う温室効果ガスの排出量の算定に関する省令に定める
　　　デフォルト値(CO2／ＫＷh)を用いています。

CCFL蛍光灯の初期導入費用の償却期間の目安　一般蛍光灯（FL形)＝約2年3ヶ月　一般蛍光灯(FLR形)＝約2年5ヶ月　一般蛍光灯(FHF形)＝約3年3ヶ月

お客様の環境での詳しいシミュレーションデータが提供可能です。お問合せ下さい。

このページの先頭へ戻る

■製品仕様（光学特性・電気特性）

  26Wタイプ 20Wタイプ
型番 YGF26RD YGF20RD
光
学
特
性		 光源 CCFLランプ4mmX1175mm CCFLランプ4mmX1165mm
色温度 2700～6400K 2700～6400K
発光角度 180° 180°
全光束 ≧1820lm ≧1540lm
演色率 ≧85 ≧85
平
均
照
度		 高さ　1m ≧423lx ≧255lx
高さ　2m ≧163lx ≧85lx
高さ　3m ≧65lx ≧43lx
寿命 ≧4000Hrs ≧4000Hrs
発光効率 ≧65lm/W ≧65lm/W
電
気
特
性		 入力電圧 AC80～130V AC80～130V
周波数 50～60Hz 50～60Hz
力率 ≧0.95 ≧0.95
効率 78～82% 78～82%
管電流 11mA 11mA
光源電力 25W 18W
入力消費電力 26W 20W

■製品仕様（構造特性・総合特性）

構
造
特
性		 カバー材質 ポリカーボネイト ポリカーボネイト
外形サイズ 32mmx1198mm（口金含まず） 32mmx1198mm（口金含まず）
重量 340g 340g
管径/口金 T10/G13口金 T10/G13口金
使用場所 室内 室内
総
合
特
性		 使用温度 -30～50℃ -30～50℃
保管温度 -40～85℃ -40～85℃
認証規格 PSE認証済 PSE認証済
環境保護指令 RoHS RoHS
